使用TP4056的制作的单节锂电池充电电路，个人测试项目
芯片说明
TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。
引脚
VCC：电压输入
GND：接地
CE：芯片使能输入端。高电平有效
BAT：电池正极（+）连接端
TEMP：电池温度检测输入端
PROG：恒流充电电流设置端
CHRG：充电状态指示端，输出
STDBY：充电完成指示端，输出
限流电阻阻值表
通过设置R3(下图中)电阻，阻值大小，更改BAT端输出电流大小
功能需求
- 通过typec接口对锂电池进行充电
BOM清单
R1：1K（0805）
R2：1K（0805）
R3：1.2K（0805）
C1：10uF（0805）
C2：10uF（0805）
U1：4插脚的6针脚TypeC母口
U2：TP4056芯片（SOP8）
LED-G：红色LED（0805）
LED-R：红色LED（0805）

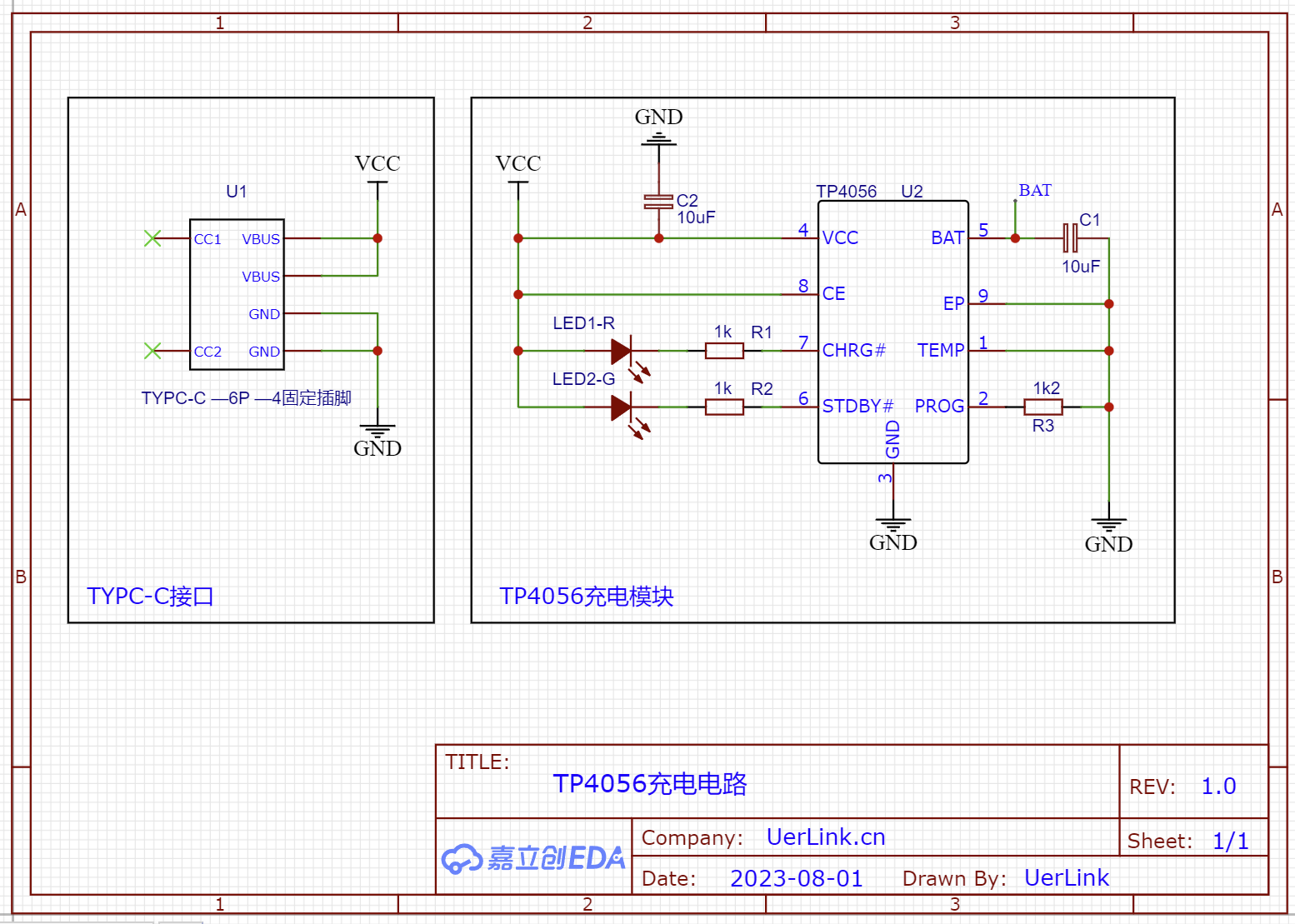

原理图

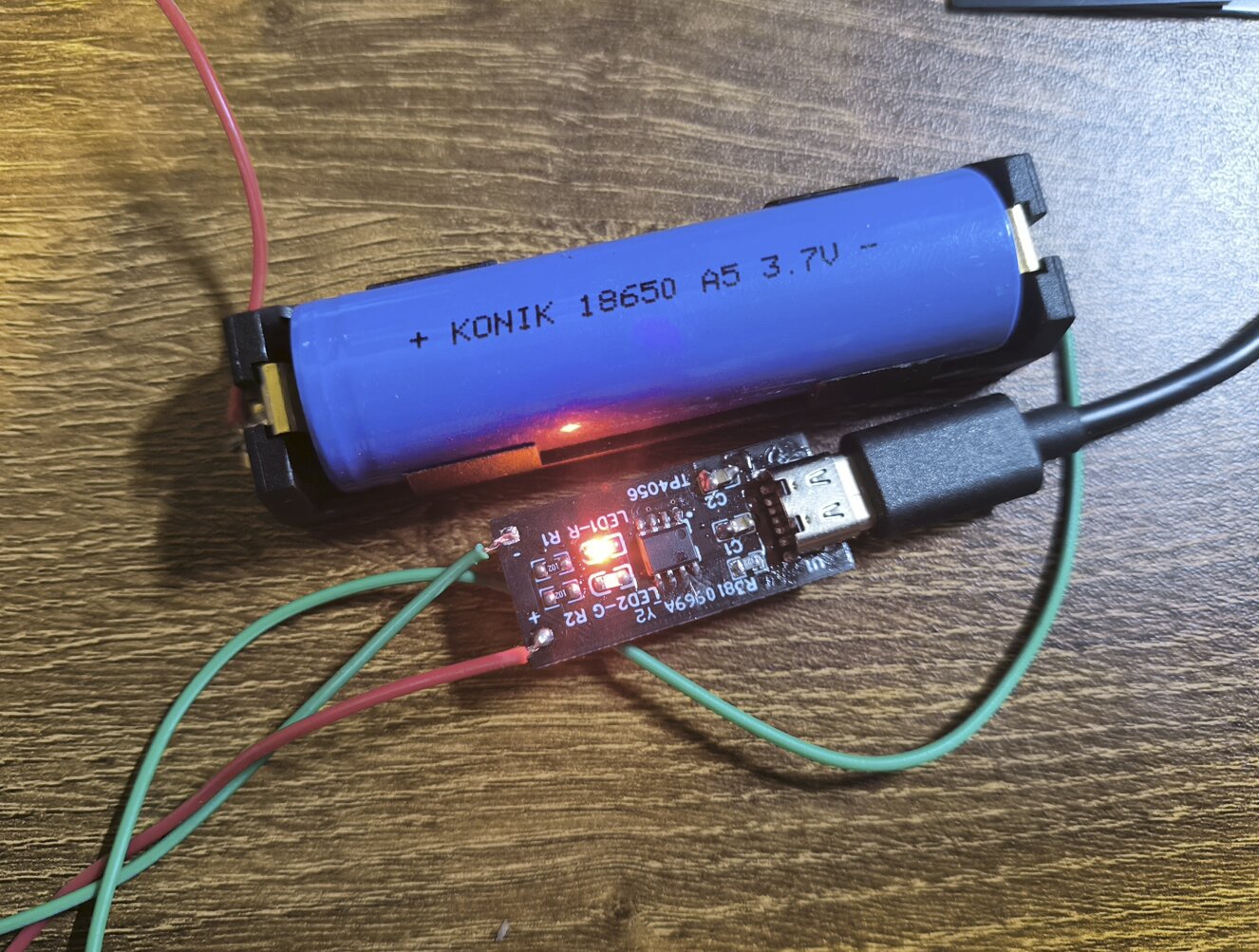

运行效果
测试总结
这个只是一个简单的测试项目，目前发现的缺点：
- LED灯过亮，尝试加大R1和R2的电阻
- 未连接电池，但已连接电源时，LED-R会有微弱的灯光闪烁
特别说明
该项目涉及电源部分，请务必小心，谨防意外事故发生！
